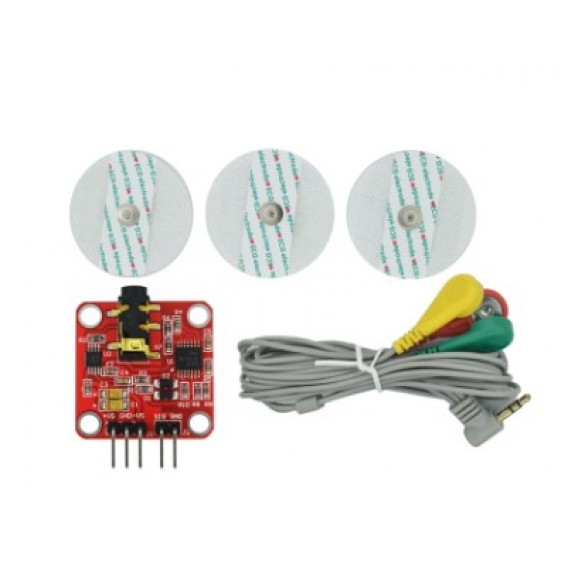

Capteur de signal musculaire AD8226 EMG
-
280.00 DH
- Code produit: EMG AD8226
Disponibilité:
Out Of Stock
- Free Delivery
- 10 Days Replacement Policy
- Free Installation Service
- 15 Days Money back gaurantee
- Module EMG (typique AD8226)
- Type : Capteur analogique EMG (surface)
- Entrée : 3 électrodes (2 signal + 1 référence)
- Sortie : Signal analogique (0 → Vcc)
- Tension de sortie : proportionnelle à l’activité musculaire
- Alimentation module :
- 3.3V – 5V (modules Arduino)
- ou ±5V / ±9V (selon version avancée)
- Amplification totale : jusqu’à ~1000× (selon design)
- Connectique : jack 3.5 mm ou broches
- Compatibilité : Arduino, ESP32, STM32
- Circuit AD8226 (cœur du capteur)
- Type : Amplificateur d’instrumentation
- Tension d’alimentation :
- Simple : 2.2 V → 36 V
- Double : ±1.35 V → ±18 V
- Bande passante : 1.5 MHz (gain = 1)
- CMRR (rejet mode commun) : ≥ 90 dB
- Bruit d’entrée : 22 nV/√Hz
- Courant de consommation : ~350 µA
- Température de fonctionnement : −40°C → +125°C
- Boîtier : SOIC / MSOP (8 broches)
